地下水の流動方向と流速を検出します。
- 多点温度検層で流動層を判定し、その深度で測定を実施します。測定に使用する調査孔の仕上げが重要となります。
調査目的
- 地下水汚染箇所における地下水流の方向・流速の把握
- 構造物建設（地下掘削）に伴う周辺への地下水影響調査
- 漏水箇所の地下水流の方向・流速の把握
- 潮の干満の影響における沿岸部方向・流速の把握
- 地すべり活動に影響する地下水流の方向・流速の把握
- 最終処分場内外地における地下水の方向・流速の把握
流向流速計の原理
流向流速計の構造
流向流速計の原理

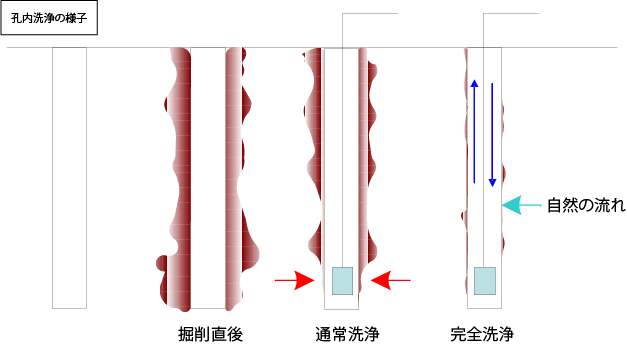

観測孔の仕上げ
- 掘削方法：試験区間は清水掘削
- 洗浄方法：十分な洗浄が必要（揚水洗浄）
- 裸孔の場合：スクリーンの設置が必要
- スクリーンの場合：開孔率10％以上（流入阻害や細粒分の流入を抑えるフィルター材が必要）
温度差から流速を推定する
各センサー（8本）におけるヒーター加電前～加電中～断電後の温度変化です。初期温度とヒーター加電後の温度差から流速を推定します。

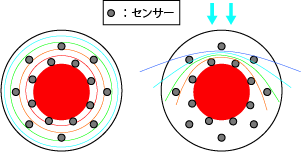

温度分布から流動方向を推定する
ある時刻における等温線図です。ヒーター側近の内周センサーの温度分布から流動方向を推定します。孔内への地下水流入によって、上流側センサーは低温、下流側は高温を示します。
流向流速計仕様（温度測定加熱式）
| 計器名 | 単孔式加熱型流向流速計 |
|---|---|
| 測温体 | サーミスタ |
| 分解能 | 0.02℃ |
| 精度 | ±0.1℃以内 |
| 点数 | 内周8点 外周8点 |
| センサー外径寸法 | 40mm |
| センサー部長さ | 600mm |
| 適用孔径 | 50mm以上 |
| 流速測定範囲(m/sec) | 1.0×10-2 ～1.0×10-5 |
| 精度 流速 | ±5％以内 |
| 精度 流向 | ±22.5°以内 |
| スクリーン開孔率 | 10%以上 |
| 測定時間 | 約1時間 |
| 方位の設定 | 内蔵型磁気式方位計 |
| 測定限界深度 | 85.0m |
| インターフェース | USB |
| パソコン | Windows7以降 |
| 計測制御ソフト | Windows専用 |
